歡迎進(jìn)入大上實(shí)業(yè)（深圳）有限公司官網(wǎng)！
聯(lián)系電話（微信）
13590345552
塑膠運(yùn)動(dòng)場(chǎng)驗(yàn)收規(guī)范
時(shí)間: 2021-07-09 10:49
瀏覽次數(shù)：
目前，塑膠運(yùn)動(dòng)場(chǎng)的相關(guān)標(biāo)準(zhǔn)比較系統(tǒng)和規(guī)范，從不同角度提出了塑膠運(yùn)動(dòng)場(chǎng)的相關(guān)標(biāo)準(zhǔn)。現(xiàn)行標(biāo)準(zhǔn)主要包括:塑膠運(yùn)動(dòng)場(chǎng)的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、使用和維護(hù)。
目前，根據(jù)國(guó)際標(biāo)準(zhǔn)和國(guó)家標(biāo)準(zhǔn)的相關(guān)規(guī)定，塑膠運(yùn)動(dòng)場(chǎng)的驗(yàn)收標(biāo)準(zhǔn)包括以下幾點(diǎn):
1、塑膠運(yùn)動(dòng)場(chǎng)檢查規(guī)則。包括三個(gè)方面:廠家要保證產(chǎn)品質(zhì)量，批次和抽檢，合格判定，這樣才能保證廠家生產(chǎn)的產(chǎn)品質(zhì)量，對(duì)生產(chǎn)行業(yè)起到規(guī)范作用，從而保證塑膠運(yùn)動(dòng)場(chǎng)行業(yè)的有序發(fā)展。
2.塑膠運(yùn)動(dòng)場(chǎng)技術(shù)要求。其內(nèi)容包括外觀、尺寸和性能要求。其中塑膠運(yùn)動(dòng)場(chǎng)顏色均勻，各種道線、點(diǎn)線顏色均勻、清晰、明亮，無(wú)明顯虛邊。各種跑道的寬度和窄度應(yīng)正確，分隔線之間的距離應(yīng)準(zhǔn)確一致，直線部分應(yīng)平直，曲線部分應(yīng)平滑，不應(yīng)有虛線。跑道面層防滑顆粒的粒徑應(yīng)在2-3mm之間，跑道表面顆粒應(yīng)均勻，相互分離。跑道表面應(yīng)干凈，接縫應(yīng)平整，無(wú)明顯高低差。
3.塑膠運(yùn)動(dòng)場(chǎng)檢驗(yàn)方法。檢驗(yàn)項(xiàng)目包括測(cè)量平整度、厚度、長(zhǎng)度、斜度、硬度、拉伸強(qiáng)度、回彈值、壓縮回復(fù)率和阻燃性。上述指標(biāo)有相應(yīng)的取值范圍。相應(yīng)范圍內(nèi)的檢測(cè)結(jié)果顯示指標(biāo)合格，否則為不合格。
當(dāng)然，上面的介紹比較簡(jiǎn)單。具體信息和細(xì)節(jié)應(yīng)參考新國(guó)標(biāo)GB36246-2018。
《中小學(xué)合成材料面層運(yùn)動(dòng)場(chǎng)地GB 36246-2018》，里面關(guān)于塑膠跑道新國(guó)標(biāo)的檢測(cè)內(nèi)容：重點(diǎn)是看以下幾個(gè)表格。
中小學(xué)合成材料面層運(yùn)動(dòng)場(chǎng)地
1 范圍
本標(biāo)準(zhǔn)規(guī)定了中小學(xué)合成材料面層運(yùn)動(dòng)場(chǎng)地的術(shù)語(yǔ)和定義、分類(lèi)、技術(shù)要求、試驗(yàn)方法、取樣要求及檢驗(yàn)規(guī)則。本標(biāo)準(zhǔn)適用于中小學(xué)校新建、改建和擴(kuò)建的室外合成材料面層運(yùn)動(dòng)場(chǎng)地的設(shè)計(jì)、選材、鋪裝、檢測(cè)與驗(yàn)收。
2 規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 4498.1-2013 橡膠 灰分的測(cè)定 第 1 部分：馬弗爐法
GB/T 6682-2008 分析實(shí)驗(yàn)室用水規(guī)格和試驗(yàn)方法
GB/T 10111-2008 隨機(jī)數(shù)的產(chǎn)生及其在產(chǎn)品質(zhì)量抽樣檢驗(yàn)中的應(yīng)用程序
GB/T 10654-2001 高聚物多孔彈性材料 拉伸強(qiáng)度和拉斷伸長(zhǎng)率的測(cè)定
GB/T 14833-2011 合成材料跑道面層
GB/T 14837.1 橡膠和橡膠制品 熱重分析法測(cè)定硫化膠和未硫化膠的成分 第 1 部分：丁二烯橡膠、乙烯-丙烯二元和三元共聚物、異丁烯-異戊二烯橡膠、異戊二烯橡膠、苯乙烯-丁二烯橡膠
GB/T 14837.2 橡膠和橡膠制品 熱重分析法測(cè)定硫化膠和未硫化膠的成分 第 2 部分：丙烯腈-丁二烯橡膠和鹵化丁基橡膠
GB/T 16422.2-2014 塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第 2 部分：氙弧燈
GB/T 16483 化學(xué)品安全技術(shù)說(shuō)明書(shū) 內(nèi)容和項(xiàng)目順序
GB/T 18204.2 公共場(chǎng)所衛(wèi)生檢驗(yàn)方法 第 2 部分：化學(xué)污染物
GB/T 18446 色漆和清漆用漆基 異氰酸酯樹(shù)脂中二異氰酸酯單體的測(cè)定
GB 18581-2009 室內(nèi)裝飾裝修材料 溶劑型木器涂料中有害物質(zhì)限量
GB 18583 室內(nèi)裝飾裝修材料 膠粘劑中有害物質(zhì)限量
GB/T 18883-2002 室內(nèi)空氣質(zhì)量標(biāo)準(zhǔn)
GB/T 22517.6 體育場(chǎng)地使用要求及檢驗(yàn)方法 第 6 部分：田徑場(chǎng)地
GB/T 23986-2009 色漆和清漆 揮發(fā)性有機(jī)化合物（VOC）含量的測(cè)定 氣相色譜法
GB/T 23991 涂料中可溶性有害元素含量的測(cè)定
HJ 865-2017 惡臭嗅覺(jué)實(shí)驗(yàn)室建設(shè)技術(shù)規(guī)范
QB/T 1090-2001 地毯絨簇拔出力的試驗(yàn)方法
ISO 16000-3 室內(nèi)空氣 第 3 部分：室內(nèi)空氣和試驗(yàn)室空氣中甲醛與其他羰基化合物的測(cè)定主動(dòng)取樣法（Indoor air - Part 3: Determination of formaldehyde and other carbonyl compounds in
indoor air and test chamber air - Active sampling method）
ISO 16000-6 室內(nèi)空氣 第 6 部分：通過(guò) Tenax TA 吸附劑、熱解吸以及使用質(zhì)譜(MS)或質(zhì)譜-火焰離子化檢測(cè)器(MS-FID)的氣相色譜主動(dòng)取樣來(lái)測(cè)定室內(nèi)和試驗(yàn)室空氣中的揮發(fā)性有機(jī)化合物（Indoor
air - Part 6: Determination of volatile organic compounds in indoor and test chamber air by active sampling on Tenax TA sorbent, thermal desorption and gas chromatography using MS or
MS-FID）
3 術(shù)語(yǔ)和定義
GB/T 10654-2001、GB/T 14833-2011、GB/T 18581-2009 和 GB/T 18883-2002 界定的以及下列術(shù)語(yǔ)和定義適用于本文件。為了便于使用，以下重復(fù)列出了 GB/T 10654-2001、GB/T 14833-2011、GB/T18581-2009 和 GB/T 18883-2002 中的某些術(shù)語(yǔ)和定義。
3.1
合成材料面層 synthetic surface鋪裝在瀝青混凝土或水泥混凝土等基礎(chǔ)層上的高分子合成材料層。
3.2
現(xiàn)澆型面層 in-situ casting surface將高分子原料和其他原料在現(xiàn)場(chǎng)澆注鋪裝的面層。
3.3
預(yù)制型面層 prefabricated surface按一定的生產(chǎn)工藝流程將高分子合成材料預(yù)先制備成一定厚度的卷材或塊材，至現(xiàn)場(chǎng)粘結(jié)或拼裝的面層。
3.4
人造草面層 artificial turf surface以類(lèi)似天然草的合成纖維經(jīng)機(jī)械編織固定于底布層上所形成的合成材料面層。
3.5
滲水型面層 permeable surface由樹(shù)脂粘合橡膠碎?；蚱渌椒ㄖ圃斓木哂锌p隙結(jié)構(gòu)的一類(lèi)合成材料面層。水在該類(lèi)型面層上除存在表面徑流外，還存在通過(guò)面層的流動(dòng)形式。
注：改寫(xiě)自 GB/T 14833-2011 中 3.2.1。
3.6
非滲水型面層 non-permeable surface垂直剖面致密或有少量氣孔及帶有特定結(jié)構(gòu)形式的一類(lèi)合成材料面層。
注：改寫(xiě)自 GB/T 14833-2011 中 3.2.2。
3.7
固體原料 solid raw materials在鋪裝時(shí)以固體形式存在的合成材料。
注：如丁苯橡膠顆粒、三元乙丙橡膠顆粒、聚氨酯橡膠顆粒、熱塑性彈性體、預(yù)制卷材、人造草等。
3.8
非固體原料 non-solid raw materials在鋪裝時(shí)以非固體形式存在的合成材料。
注：如各種膠粘劑、現(xiàn)澆型面層用預(yù)聚體和多元醇樹(shù)脂組分等。
3.9
厚度 thickness合成材料面層表面與其底面之間的總垂直距離。
3.10
沖擊吸收 shock absorbency合成材料面層對(duì)沖擊力的減緩性能。
3.11
垂直變形 vertical deformation
20 kg 重物以規(guī)定的高度落在合成材料面層時(shí)，合成材料面層在垂直方向的變形。
3.12
拉伸強(qiáng)度 tensile strength
拉伸試樣到斷裂所施加的最大拉伸應(yīng)力。
[GB/T 10654-2001,定義3.1]
3.13
拉斷伸長(zhǎng)率 elongation at break
斷裂試樣的百分伸長(zhǎng)率。
[GB/T 10654-2001,定義3.2]
3.14
抗滑值 anti-skidding value
合成材料面層在干燥或潮濕狀態(tài)下通過(guò)滑動(dòng)摩擦阻力吸收能量的程度。
3.15
耐老化性能 aging resistance
合成材料面層具有的推遲延緩老化的性質(zhì)。
3.16
阻燃性能 flame retardance
合成材料面層具有的推遲火焰蔓延的性質(zhì)。
3.17
總揮發(fā)性有機(jī)化合物 total volatile organic compounds （TVOC）利用 Tenax GC 或 Tenax TA 采樣，非極性色譜柱（極性指數(shù)小于 10）進(jìn)行分析，保留時(shí)間在正己烷和正十六烷之間的揮發(fā)性有機(jī)化合物。
[GB/T 18883-2002，定義 3.3]
3.18
揮發(fā)性有機(jī)化合物 volatile organic compounds （VOC）
在 101.3 kPa 標(biāo)準(zhǔn)大氣壓力下，任何初沸點(diǎn)低于或等于 250 ℃的有機(jī)化合物。
[GB 18581-2009，定義 3.1]
4 分類(lèi)
4.1 合成材料面層運(yùn)動(dòng)場(chǎng)地按使用功能分為田徑場(chǎng)地、球類(lèi)場(chǎng)地和其他活動(dòng)場(chǎng)地。
4.2 合成材料面層按材料形態(tài)分為現(xiàn)澆型面層、預(yù)制型面層和人造草面層。
5 技術(shù)要求
5.1 鋪裝要求
5.1.1 合成材料面層的鋪裝應(yīng)綜合評(píng)估場(chǎng)地及其周邊的通風(fēng)、擴(kuò)散條件，應(yīng)有利于揮發(fā)性有機(jī)化合物的散發(fā)，并避免鋪裝時(shí)廢氣、廢水、固體廢棄物等對(duì)場(chǎng)地及周邊環(huán)境的污染。
5.1.2 鋪裝前應(yīng)提供所需使用的原料清單（包括品名和數(shù)量）、按照 GB/T 16483 編寫(xiě)的化學(xué)品安全技術(shù)說(shuō)明書(shū)和型式檢驗(yàn)報(bào)告，所使用的原料以及鋪裝后的運(yùn)動(dòng)場(chǎng)地在正常及預(yù)期使用條件下不應(yīng)對(duì)人體健康和生態(tài)環(huán)境產(chǎn)生危害。
5.1.3 不應(yīng)使用煤焦油瀝青作為場(chǎng)地基礎(chǔ)材料。
5.2 厚度

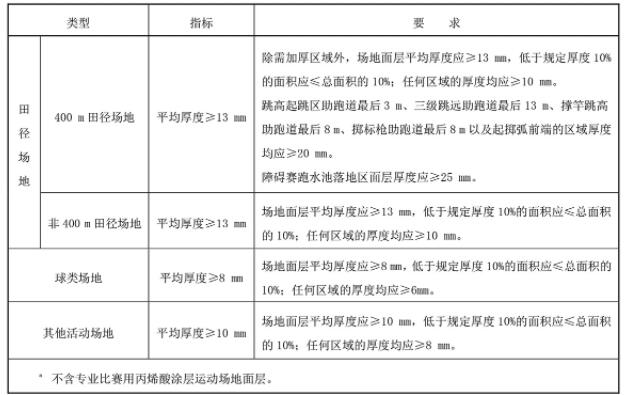

現(xiàn)澆型和預(yù)制型面層厚度應(yīng)符合表 1 規(guī)定。
5.3 物理機(jī)械性能
5.3.1 現(xiàn)澆型和預(yù)制型面層物理機(jī)械性能應(yīng)符合表2規(guī)定。
表 2 現(xiàn)澆型和預(yù)制型面層
a 物理機(jī)械性能要求
5.4 合成材料面層耐人工氣候老化性能
5.4.1 現(xiàn)澆型和預(yù)制型面層加速老化 500 h 后，拉伸強(qiáng)度和拉斷伸長(zhǎng)率應(yīng)符合表 2 要求。
5.4.2 人造草面層草絲加速老化 500 h 后，草絲拉斷力應(yīng)不低于加速老化前測(cè)定值的 80%。
5.5 合成材料面層中無(wú)機(jī)填料及高聚物的含量
5.5.1 除人造草面層以外的合成材料面層中，無(wú)機(jī)填料含量應(yīng) ≤ 65%。
5.5.2 合成材料面層防滑膠粒及人造草面層填充用合成材料顆粒中高聚物總量應(yīng) ≥ 20%。
5.6 合成材料面層成品和原料中有害物質(zhì)限量及氣味
5.6.1 合成材料面層成品中有害物質(zhì)限量及氣味
現(xiàn)澆型和預(yù)制型面層成品中有害物質(zhì)限量及氣味應(yīng)符合表? 4? 要求，人造草面層成品中有害物質(zhì)限量應(yīng)符合表? 5? 要求。

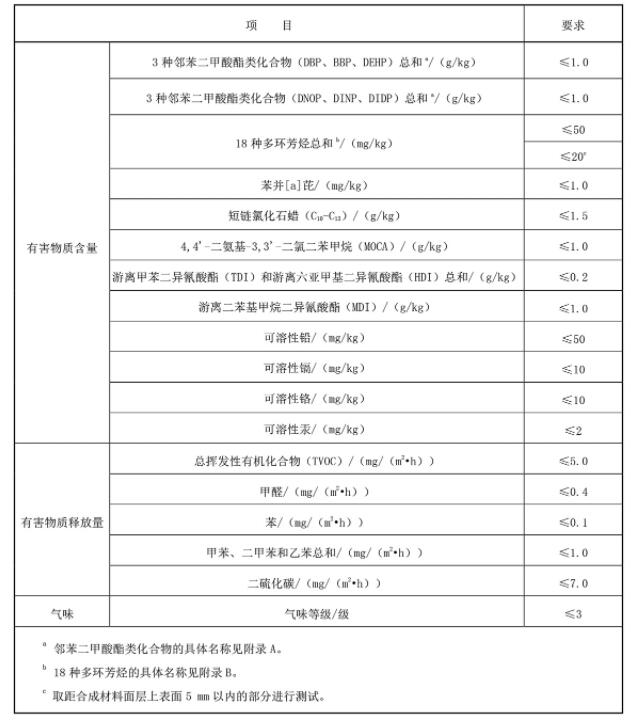

表? 4 現(xiàn)澆型和預(yù)制型面層成品中有害物質(zhì)限量及氣味要求

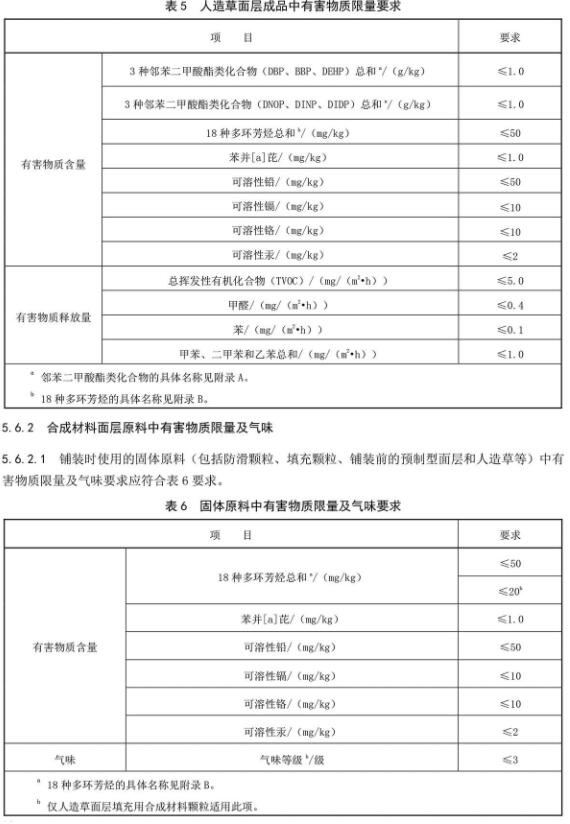

表 5 人造草面層成品中有害物質(zhì)限量要求
表 5 人造草面層成品中有害物質(zhì)限量要求

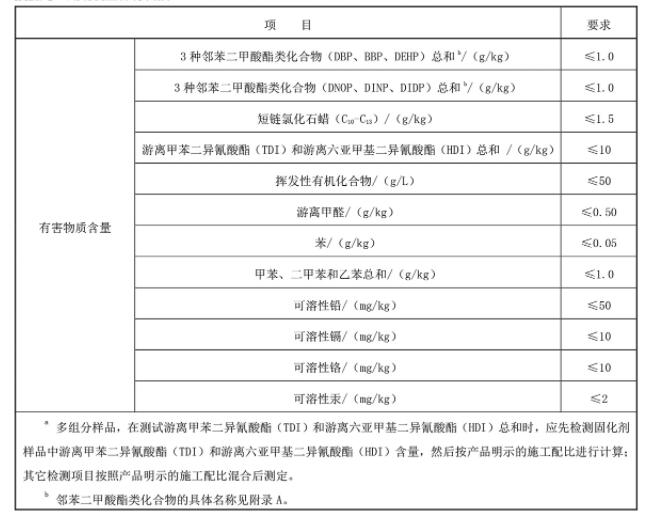

5.6.2.2 鋪裝時(shí)使用的非固體原料（包括各種膠粘劑、現(xiàn)澆型面層用預(yù)聚體和多元醇樹(shù)脂組分等）中有害物質(zhì)限量應(yīng)符合表 7 的要求。表 7 非固體原料中有害物質(zhì)限量要求a
6 試驗(yàn)方法
6.1 厚度的測(cè)定
6.1.1 田徑場(chǎng)地按 GB/T 22517.6 規(guī)定的方法進(jìn)行。
6.1.2 球類(lèi)場(chǎng)地及其他活動(dòng)場(chǎng)地按附錄 C 的規(guī)定進(jìn)行。
6.2 沖擊吸收的測(cè)定按附錄 D 的規(guī)定進(jìn)行。
6.3 垂直變形的測(cè)定按附錄 E 的規(guī)定進(jìn)行。
6.4 拉伸強(qiáng)度、拉斷伸長(zhǎng)率的測(cè)定按 GB/T 10654-2001 規(guī)定的方法進(jìn)行。
6.5 抗滑值的測(cè)定按附錄 F 的規(guī)定進(jìn)行。
6.6 阻燃性能的測(cè)定按 GB/T 14833-2011 規(guī)定的方法進(jìn)行。
6.7 草絲拉斷力的測(cè)定
6.7.1 試樣制備在不同行任意選擇5簇草絲，從每簇草絲中任選一根草絲進(jìn)行拉伸試驗(yàn)。
6.7.2 試驗(yàn)程序
在精度為1 N以上的拉力試驗(yàn)機(jī)上進(jìn)行試驗(yàn)，試驗(yàn)速度為(250±50) mm/min，記錄試樣斷裂時(shí)的拉斷力示值，5個(gè)試樣試驗(yàn)，取結(jié)果的算術(shù)平均值，精確到1 N。
注：如果某個(gè)試樣的試驗(yàn)結(jié)果與該批試樣平均值的允差超過(guò)30%，則該試樣試驗(yàn)無(wú)效，重新選擇一根草絲進(jìn)行試驗(yàn)。
6.8 單簇草絲拔出力的測(cè)定
按照QB/T 1090-2001的規(guī)定，利用器具夾住一個(gè)單簇草絲的端頭，從人造草的結(jié)構(gòu)中向上拔出，并在拔出過(guò)程中記錄所示的最大力值。
6.9 耐老化性能的測(cè)定
按 GB/T 16422.2-2014 的規(guī)定進(jìn)行氙燈輻照試驗(yàn)，試驗(yàn)條件為方法 A、循環(huán)序號(hào) 1，試驗(yàn) 500 h 后，按 6.4 測(cè)定拉伸強(qiáng)度、拉斷伸長(zhǎng)率，按 6.7 測(cè)定草絲拉斷力。
6.10 無(wú)機(jī)填料含量的測(cè)定
按照 GB/T 4498.1-2013 方法 A 的規(guī)定進(jìn)行，試驗(yàn)溫度（550±25）℃，測(cè)得的灰分含量作為無(wú)機(jī)填料含量。
6.11 高聚物總量的測(cè)定
按照 GB/T 14837.1 和 GB/T 14837.2 的規(guī)定進(jìn)行。
6.12 合成材料面層成品和固體原料中有害物質(zhì)含量的測(cè)定
6.12.1 樣品前處理
取樣品適量，采用冷凍研磨或不致產(chǎn)生熱量的其他加工方式粉碎，選取粒徑在 0.85 mm～1.40 mm（20 目～14 目）之間的細(xì)小顆粒，作為檢測(cè)用試樣。制樣過(guò)程應(yīng)避免使用不銹鋼研磨裝置以防止其造成的鉻等污染。如樣品顆粒粒徑小于 1.40 mm，可直接作為檢測(cè)用試樣。檢測(cè)各項(xiàng)二異氰酸酯含量的試
樣在樣品前處理過(guò)程中應(yīng)避免空氣中水分的影響。
對(duì)于現(xiàn)場(chǎng)挖取的樣品，制樣前應(yīng)去除底層附著物，以避免基礎(chǔ)層對(duì)面層材料可能的污染。除重金屬外，其余項(xiàng)目應(yīng)在樣品前處理后立即檢測(cè)。
6.12.2 測(cè)定
6.12.2.1 鄰苯二甲酸酯類(lèi)化合物（DBP、BBP、DEHP、DNOP、DINP、DIDP）的測(cè)定按附錄 A 中的規(guī)定進(jìn)行。
6.12.2.2 18 種多環(huán)芳烴總和及苯并[a]芘的測(cè)定按附錄 B 中的規(guī)定進(jìn)行。
6.12.2.3 短鏈氯化石蠟（C 10 -C 13 ）的測(cè)定按附錄 G 中的規(guī)定進(jìn)行。
6.12.2.4 4,4'-二氨基-3,3'-二氯二苯甲烷(MOCA)的測(cè)定按附錄 H 中的規(guī)定進(jìn)行。
6.12.2.5 游離甲苯二異氰酸酯（TDI）和游離六亞甲基二異氰酸酯（HDI）總和的測(cè)定按 GB/T 18446中的規(guī)定進(jìn)行。
6.12.2.6 游離二苯基甲烷二異氰酸酯（MDI）的測(cè)定按 GB/T 18446 中的規(guī)定進(jìn)行。
6.12.2.7 可溶性鉛、鎘、鉻、汞的測(cè)定按 GB/T 23991 中的規(guī)定進(jìn)行。
6.13 合成材料面層成品中有害物質(zhì)釋放量的測(cè)定
按附錄 I 中的規(guī)定進(jìn)行。
6.14 氣味評(píng)定
按附錄 J 中的規(guī)定進(jìn)行。
6.15 合成材料面層非固體原料中有害物質(zhì)含量的測(cè)定
6.15.1 游離甲醛的測(cè)定按 GB 18583 中的規(guī)定進(jìn)行。
6.15.2 苯、甲苯/二甲苯/乙苯總和的測(cè)定按 GB 18581 中的規(guī)定進(jìn)行。
6.15.3 游離甲苯二異氰酸酯（TDI）和游離六亞甲基二異氰酸酯（HDI）總和的測(cè)定按 GB/T 18446 中的規(guī)定進(jìn)行。
6.15.4 鄰苯二甲酸酯類(lèi)化合物的測(cè)定，稱(chēng)?。?.2～0.3）g（精確至 0.1 mg）試樣置于 50 mL 的容量瓶中，用乙酸乙酯溶解/分散并定容，搖勻，然后按照附錄 A 中的規(guī)定進(jìn)行分析。
6.15.5 短鏈氯化石蠟（C 10 -C 13 ）的測(cè)定按照附錄 G 中的規(guī)定進(jìn)行。
6.15.6 揮發(fā)性有機(jī)化合物含量的測(cè)定按 GB/T 23986-2009 的規(guī)定進(jìn)行。其中，樣品稱(chēng)量為 1 g（精確至 0.1 mg），按方法 2 計(jì)算揮發(fā)性有機(jī)化合物含量，多組分原料按明示配比進(jìn)行混合，攪拌均勻后稱(chēng)量。
6.15.7 可溶性鉛、鎘、鉻、汞的測(cè)定按 GB/T 23991 中的規(guī)定進(jìn)行。
7 取樣要求
7.1 見(jiàn)證取樣
驗(yàn)收檢驗(yàn)樣品應(yīng)在建設(shè)方（或代建方、使用方）、監(jiān)理方及施工方代表等相關(guān)人員見(jiàn)證下在鋪裝現(xiàn)場(chǎng)取樣。
7.2 合成材料面層原料樣品
7.2.1 應(yīng)對(duì)每次進(jìn)場(chǎng)的原料取樣，同一批次同一規(guī)格原料取一組樣品。非固體原料每組取樣量不少于250 mL，多組分非固體原料按配比取樣，配比最小的組分取樣量應(yīng)不少于 50 mL。預(yù)制型面層和人造草面層樣品規(guī)格不小于 300 mm×400 mm×實(shí)際厚度，其他固體原料每組取樣量不少于 500 g。
7.2.2 非固體原料在充分?jǐn)嚢杈鶆蚝笱b入潔凈干燥的玻璃瓶或其他不會(huì)導(dǎo)致化學(xué)污染的容器中密封保存，多組分非固體原料應(yīng)將各組分單獨(dú)取樣包裝。固體原料取樣后裝入聚乙烯或聚四氟乙烯袋密封保存。
7.3 合成材料面層成品樣品
7.3.1 樣品規(guī)格及取樣位置
鋪裝現(xiàn)場(chǎng)裁取、挖取或平行制備的合成材料面層樣品規(guī)格不小于 300 mm×400 mm×實(shí)際厚度，取樣后裝入聚乙烯或聚四氟乙烯袋密封保存。運(yùn)動(dòng)場(chǎng)地上挖取樣品的位置應(yīng)按附錄 K 確定。
7.3.2 現(xiàn)澆型面層樣品
物理機(jī)械性能及無(wú)機(jī)填料含量檢測(cè)用樣品應(yīng)在合成材料面層現(xiàn)場(chǎng)鋪裝的同時(shí)平行制備，平行樣的制備配方、工藝和厚度應(yīng)與現(xiàn)場(chǎng)施工相同；樣品數(shù)量不少于 3 塊，其中 1 塊作為檢測(cè)用樣，其余作為復(fù)驗(yàn)備樣。必要時(shí)，可在鋪裝完成后的場(chǎng)地上挖取樣品。
有害物質(zhì)限量及氣味檢測(cè)用樣品應(yīng)在合成材料面層鋪裝后 14 d～28 d 內(nèi)直接從運(yùn)動(dòng)場(chǎng)地上挖取 1塊樣品。
7.3.3 預(yù)制型面層和人造草面層樣品
物理機(jī)械性能及無(wú)機(jī)填料和高聚物含量檢測(cè)用樣品應(yīng)在現(xiàn)場(chǎng)裁取未鋪裝的合成材料面層，取樣數(shù)量不少于 3 塊，其中 1 塊作為檢測(cè)用樣，其余作為復(fù)驗(yàn)備樣。人造草面層填充顆粒取樣量按取樣面積與單位面積顆粒填充量計(jì)算確定。必要時(shí)，應(yīng)在鋪裝完成后的運(yùn)動(dòng)場(chǎng)地上挖取樣品，挖取的人造草面層樣品應(yīng)不帶膠粘劑。
有害物質(zhì)限量及氣味檢測(cè)用樣品應(yīng)在合成材料面層鋪裝完成后 14 d～28 d 內(nèi)直接從運(yùn)動(dòng)場(chǎng)地上挖取 1 塊樣品。鋪裝后現(xiàn)場(chǎng)挖取的預(yù)制型面層樣品按合成材料面層成品的要求進(jìn)行檢驗(yàn)；鋪裝后現(xiàn)場(chǎng)挖取的人造草面層樣品中的填充顆粒按合成材料面層固體原料的要求進(jìn)行檢驗(yàn)，去除填充顆粒后的人造草面層按合成材料面層成品的要求進(jìn)行檢驗(yàn)。
7.4 運(yùn)輸、保存與檢測(cè)時(shí)間
樣品運(yùn)輸過(guò)程中應(yīng)避免因扭曲、擠壓、受潮、化學(xué)污染或高溫等改變樣品物理或化學(xué)完整性，樣品送達(dá)實(shí)驗(yàn)室后應(yīng)在溫度為（25±5）℃的室內(nèi)環(huán)境帶包裝保存，原料樣品應(yīng)在送達(dá)實(shí)驗(yàn)室后 14 d 內(nèi)開(kāi)始檢測(cè)，成品樣品應(yīng)在合成材料面層鋪裝完畢后 14 d～60 d 內(nèi)開(kāi)始檢測(cè)。
大上實(shí)業(yè)（深圳）有限公司
全國(guó)范圍承接：各類(lèi)球場(chǎng)、運(yùn)動(dòng)場(chǎng)、透水路面、地坪漆等工程項(xiàng)目！
免費(fèi)上門(mén)勘察、免費(fèi)設(shè)計(jì)、免費(fèi)報(bào)價(jià)、免費(fèi)樣品！
業(yè)務(wù)手機(jī)（微信）：13590345552
公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號(hào)坤宜福苑11號(hào)樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
免費(fèi)上門(mén)勘察、免費(fèi)設(shè)計(jì)、免費(fèi)報(bào)價(jià)、免費(fèi)樣品！
業(yè)務(wù)手機(jī)（微信）：13590345552
公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號(hào)坤宜福苑11號(hào)樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
相關(guān)文章
全國(guó)業(yè)務(wù)手機(jī)（微信）：13590345552 公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號(hào)坤宜福苑11號(hào)樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
Copyright © 大上實(shí)業(yè)（深圳）有限公司 版權(quán)所有 粵ICP備18042311號(hào)-1
